Neues in SOLIDWORKS 2018 von der SWW 2017

Veröffentlicht am von
Kommentar

Hallo liebe SOLIDWORKS-Gemeinde,

immer wieder werde ich von Kunden gefragt, welche Neuerungen SOLIDWORKS im nächsten Release mit sich bringt. Leider dürfen wir nicht über Neuerungen sprechen, solange nichts Offizielles von SOLIDWORKS verkündet wurde. Auf der SOLIDWORKS WORLD 2017 (SWW 2017) war es nun aber soweit…

Allem voran wird es mit dem Release 2018 von SOLIDWORKS neue Produkte geben. Angefangen von der Unterstützung der Fertigung (SOLIDWORKS CAM) bis hin zur besseren Datenverwaltung (SOLIDWORKS MANAGE) wird es neue Werkzeuge von SOLIDWORKS geben. Hier dürfen wir sehr gespannt sein, wie diese Produkte unseren Arbeitsalltag erleichtern!

Nun aber zu den Neuerungen in SOLIDWORKS 2018:

3D-Skizzen können an Ebenen gespiegelt werden. Dies trägt zu einer besseren Visualisierung des Designkonzeptes schon in der Skizzenumgebung bei.

Skizzieren mit einer Stifteingabe wird unterstützt. Die gezeichneten Linien werden in Skizzenelemente konvertiert.

Ein neuer Begrüßungsdialog wird angezeigt. Zuletzt verwendete Ordner und Dateien sind neben weiteren wichtigen Informationen auf einen Blick zu erkennen.

Eine Fortschrittsanzeige wird beim Laden von Baugruppenstrukturen angezeigt.

Der Dialog der Leistungsbewertung wird überarbeitet und in der Baugruppenvisualisierung sind Informationen zur Performance der Komponenten abrufbar.

Das Mausgesten-Menü wird nun in 12 Segmente unterteilt und fasst so mehr Befehle auf einen Blick.

3D Interconnect wird neutrale Dateiformate (STEP, IGES…) unterstützen. Eine Aktualisierung dieser wird möglich sein. Zusätzlich werden Skizzen, Kurven und benutzerdefinierte Eigenschaften unterstützt.

SOLIDWORKS PDM Professional unterstützt die in SOLIDWORKS vorhandenen Revisionstabellen. Eine Kommunikation wird bi-direktional möglich sein.

In der Prüfung großer Konstruktionen werden einige Neuerungen enthalten sein. Ein flüssigeres und schnelleres Arbeiten wird damit auch bei großen Baugruppen einfach.



Dies waren nur ein paar Neuerungen aus SOLIDWORKS 2018. Wie immer muss ich darauf hinweisen, dass diese Neuerung geplant sind, aber unter Umständen nicht mit in das finale Release kommen!

Noch ein Hinweis zu den oben dargestellten Bildern: Diese sind alle aus dem originalen Blogeintrag von SOLIDWORKS. Diesen können Sie HIER einsehen.

Im folgenden Absatz habe ich Ihnen noch ein paar informative Links zur SWW 2017 zusammengestellt:

Blogeintrag zu den Neuerungen in SOLIDWORKS 2018:

http://blogs.solidworks.com/solidworksblog/2017/02/solidworks-next-top-modeler-previews-solidworks-2018.html

Highlights der SWW 2017:

https://www.youtube.com/watch?v=QGpKRtOQW3o

Zusammenfassung Tag 1:

https://www.youtube.com/watch?v=-n2l-3VZdJc

Zusammenfassung Tag 2:

https://www.youtube.com/watch?v=MgbeEmghYu0



Ich hoffe ich habe Ihnen mit dieser Information weiter geholfen. Schauen Sie doch in der nächsten Zeit mal wieder hier vorbei.

Ihr Thomas Fochler von SOLIDWORKS-Tipps

DraftSight – kritischer Hotfix

Veröffentlicht am von
2

Hallo liebe SOLIDWORKS Gemeinde,

nachdem nun ein Jahr mit privaten Höhen und Tiefen vergangen ist, möchte ich mich wieder etwas mehr um meinen SOLIDWORKS Tipps Blog kümmern. Aus diesem Anlass gelobe ich Besserung in der regelmäßigen Erstellung neuer Beiträge. Sehr gerne können Sie mir Themenvorschläge zusenden, welche ich in einem der folgenden Beiträge aufgreife und ein paar Tipps dazu zusammen stelle. Schon jetzt vielen Dank für Ihre Mithilfe!

Der Anlass des neuen Eintrags ist für DraftSight Benutzer leider etwas kritisch. Auf Grund eines abgelaufenen Zertifikates wird DraftSight ab dem 1.3.2017 nicht mehr starten. Dieses Verhalten betrifft leider alle Version von 2012 – 2017.

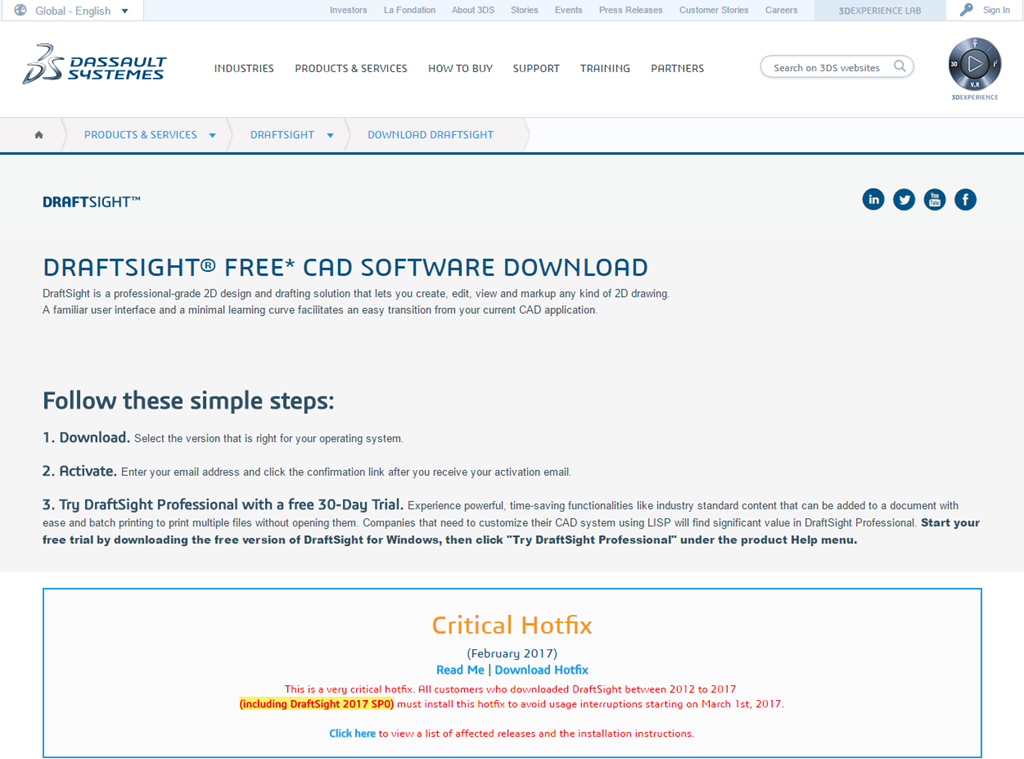

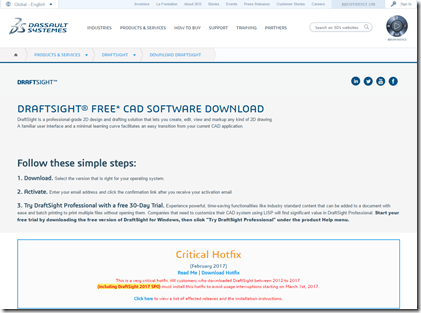

Um DraftSight nach dem 1.3. noch weiter nutzen zu können, hat Dassault Systems einen Hotfix zur Verfügung gestellt. Diesen können Sie hier herunterladen.


Ich hoffe ich habe Ihnen mit dieser Information weiter geholfen. Schauen Sie doch in der nächsten Zeit mal wieder hier vorbei.

Ihr Thomas Fochler von SOLIDWORKS-Tipps

SOLIDWORKS Tipp–Zuletzt verwendete Befehle

Veröffentlicht am von
Kommentar

Hallo liebe SOLIDWORKS Gemeinde,

in der täglichen Arbeit mit SOLIDWORKS werden Befehle oft mehrfach hintereinander ausgeführt. Um nicht immer wieder in die Menüs navigieren zu müssen, kann der zuletzt verwendete Befehl mit der ENTER Taste aufgerufen werden!

Eine weitere Möglichkeit für den Zugriff auf zuletzt verwendete Befehle ist das Kontextmenü (erreichbar mit der rechten Maustaste) in SOLIDWORKS. Hier gibt es einen Unterpunkt “zuletzt verwendete Befehle” unter welchem eine kleine Liste mit den fünf letzten Befehlen zu finden ist.


Mit diesen Abkürzungen kann SOLIDWORKS wieder ein Stück effektiver bedient werden!

Ich hoffe dieser Tipp hilft Ihnen in Ihrer täglichen Arbeit mit SOLIDWORKS weiter!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

Neues in SOLIDWORKS 2016 – Teil 1

Veröffentlicht am von
1

Hallo liebe SOLIDWORKS Gemeinde,

endlich finde ich nach einer sehr langen Durststrecke wieder die Zeit und fasse ein paar Neuerungen der SOLIDWORKS Version 2016 zusammen.


Beginnen möchte ich mit den allgemeinen Änderungen in SOLIDWORKS:

Neue modernisierte Benutzeroberfläche:

Die Oberfläche von SOLIDWORKS wurde optisch stark verändert und so den Tools auf der 3DEXPERIENCE Plattform angenähert. Weitere Gründe sind die Unterstützung von hochauflösenden Bildschirmen und die Verbesserung für sehbehinderte Benutzer.

Anfangs sehr ungewohnt für langjährige Nutzer der CAD Software, allerdings fällt der Umstieg nach kurzer Zeit nicht mehr auf und mehr noch, die neue Oberfläche stellt sich als recht angenehm für die längere Arbeit am Bildschirm heraus.

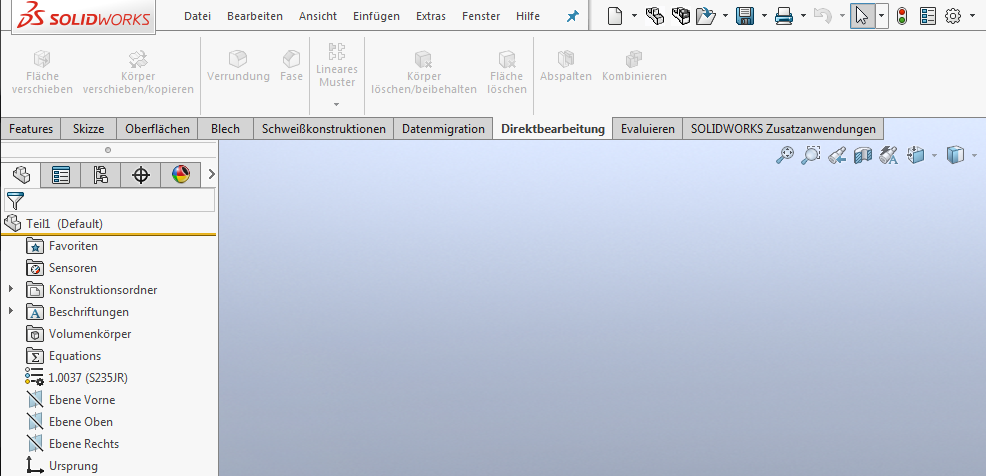

Hier ein kleiner Auszug aus der neuen Oberfläche:


Sperrbarer Befehlsmanager:

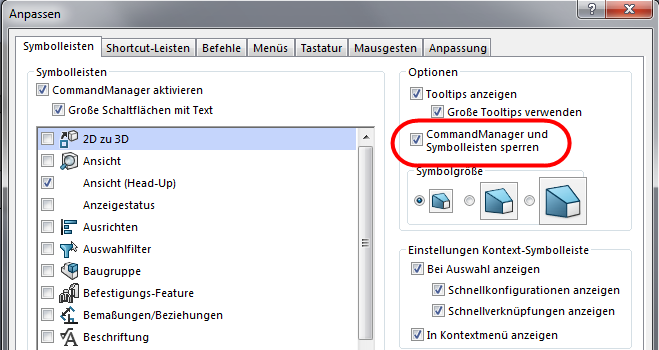

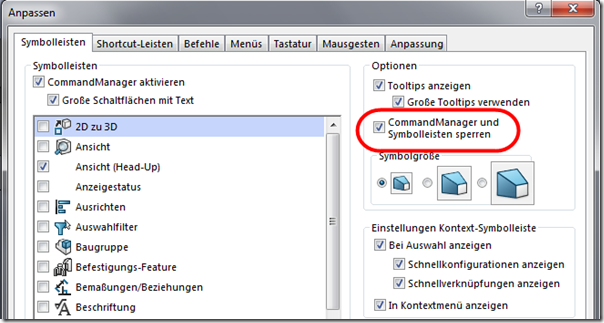

Wie oft kam es früher vor, dass man nicht richtig aufgepasst hat und den Befehlsmanager aus seiner angedockten Position geschoben hat? (Ich habe mich darüber schon das ein oder andere mal über meine grobmotorischen Mausbewegungen geärgert…). Damit ist nun Schluss. Der Befehlsmanager kann mit einer einfachen Option gesperrt werden und bewegt sich auch bei größten Bemühungen nicht mehr von seinem Platz!


Breadcrumbs:

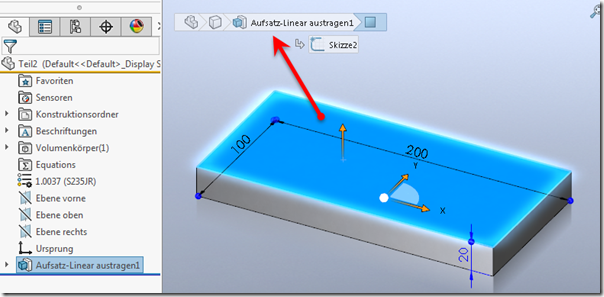

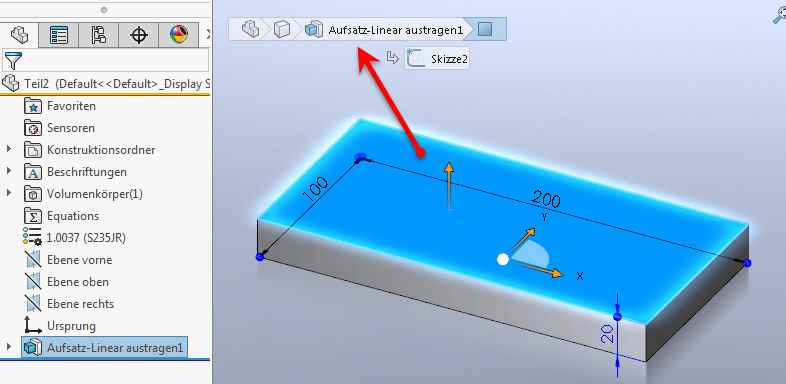

Jetzt werden Sie sich fragen: Was haben Brotkrumen in einer CAD Software verloren??? Ganz einfach, sie helfen dem Benutzer schneller an gesuchte Inhalte von SOLIDWORKS Komponenten zu kommen. Wähle ich zum Beispiel eine Fläche eines Körpers im Grafikfenster an, geben mir die Breadcrumbs verschiedene hierarchische Auswahlmöglichkeiten bis hin zum obersten Bauteil. So komme ich schnell an Skizzen, Features, Körper usw., mit denen ich flott weiterarbeiten kann.


Volumenkörper ein – und ausblenden:

In einer früheren Version von SOLIDWORKS wurde die Möglichkeit in Baugruppen geschaffen, Teile mit der TAB-Taste auszublenden und mit Umschalt-TAB wieder einzublenden. Ab 2016 ist es nun in Teilen möglich, die Sichtbarkeit von Volumen – oder Oberflächenkörper ebenso zu steuern. Eine super Erweiterung!

Visuelle Kind-Referenzen:

Wurden die Eltern-Referenzen schon seit der letzten SOLIDWORKS Version visuell dargestellt, kommen mit diesem Release die Kind-Referenzen hinzu. Dies trägt zur Übersicht der Abhängigkeiten deutlich bei!


Soweit sollen das mal die allgemeinen Neuerungen in SOLIDWORKS 2016 sein. In den nächsten Tagen geht es mit neuen Skizzenfunktionen weiter. Schauen Sie einfach mal wieder hier vorbei!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

SOLIDWORKS Tipp – Zuschnitt-Liste für Schweißbaugruppen aus Platten

Veröffentlicht am von
Kommentar

Hallo liebe SOLIDWORKS Gemeinde,

im heutigen Beitrag möchte ich Ihnen eine einfache Vorgehensweise zeigen, wie Sie eine automatische Zuschnitt-Liste einer Schweißbaugruppe aus Platten bekommen:


In der Zuschnitt-Liste sind Informationen wie Beschreibung, Breite, Länge und Dicke der benötigten Platten automatisch eingetragen.



Schritt 1 – Aufbau der 3D Schweißkonstruktion:

Wenn Sie die erste Platte bzw. das erste Volumen erstellt haben ist es ratsam das Teil als “Schweißkonstruktion” zu deklarieren. Dies wird durch Ausführen der Funktion “Schweißkonstruktion” gemacht.


Was bewirkt der Befehl “Schweißkonstruktion”?

Im Grunde werden nun alle unterschiedlichen Volumenkörper in unterschiedliche Zuschnitt-Elemente-Ordner unter den Volumenkörper im Feature-Baum sortiert. Eine weitere Folge ist die standardmäßige Option, neue Volumen nicht mit den schon vorhandenen Volumen zu verschmelzen. So erstellen Sie automatisch ein Mehrkörperbauteil.

Nun wird die Schweißkonstruktion aus einzelnen Platten zusammengesetzt und so erstellt wie wir sie benötigen.

Schritt 2 – Vorbereitung der Zuschnitt-Eigenschaften:

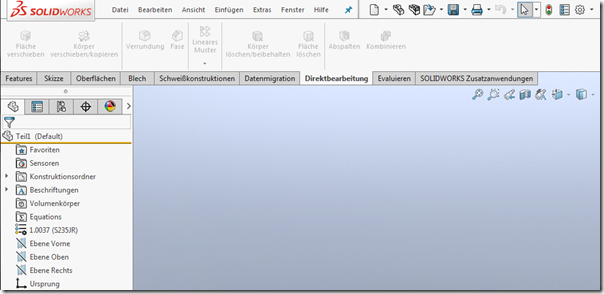

Nach der Erstellung der Geometrie sind die Informationen der Zuschnitt-Elemente etwas dürftig:


Um die benötigten Informationen an die Zuschnitt-Elemente zu bekommen, muss ein einfacher 3D Rahmen (auch bekannt als sogenannte Bounding-Box) um die erstellten Volumen generiert werden. Klicken Sie dazu mit der rechten Maustaste auf die Zuschnitt-Liste und wählen den Befehl “Rahmen erzeugen”.


Als Ergebnis dieser Aktion werden schon einmal die Ordner der einzelnen Zuschnitt-Elemente mit den gewünschten Informationen umbenannt:


In den Eigenschaften der einzelnen Zuschnitt-Elemente werden Einträge für die einzelnen Maße wie Breite, Länge und Dicke erstellt:

SNAGHTML13f72c5

Nach diesen Schritten sind die benötigten Eigenschaften für alle Platten definiert und stehen in einer Zeichnungsableitung und der dort erstellten Zuschnitt-Liste zur Verfügung.

Schritt 3 – Abrufen der erstellten Zuschnitt-Informationen in einer Zeichnung:

In diesem Schritt wird einfach eine Zeichnungsableitung erstellt und eine Zuschnitt-Liste auf Grund einer Ansicht eingefügt. Dazu wird einfach der Befehl “Zuschnittliste für Schweißkonstruktionen” unter dem Menüpunkt “Einfügen-Tabellen” verwendet.


Die von mir angepasste Vorlage der Zuschnitt-Liste können Sie hier herunterladen.

Ergebnis:

Am Ende erhalten wir eine Zeichnungsansicht samt Zuschnitt-Liste und passenden Positionsnummern dazu:


Ich hoffe mit diesem Tipp habe ich Ihren Geschmack getroffen und Sie können diesen auch in Ihrer täglichen Arbeit mit SOLIDWORKS gebrauchen. Schauen Sie doch für weitere Tipps wieder mal vorbei!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!
