SOLIDWORKS 2016 – Ausblick auf neue Funktionen

Hallo liebe SOLIDWORKS Gemeinde,

das Ende der SOLIDWORKS World 2015 in Phönix ist ja schon ein paar Tage her. Aus diesem Grund will ich Ihnen ein paar gewonnene Informationen zu den neuen Funktionen in SOLIDWORKS 2016 zusammenstellen.


Einige Screenshots der Neuerungen sowie detaillierte Beschreibungen der einzelnen Funktionen finden Sie im englischsprachigen SOLIDWORKS Blog.

Bitte beachten Sie: Diese Vorschau auf kommende Funktionalität bietet keine Gewähr. Auf Grund der Entwicklung kann es vorkommen dass vorgestellte Funktionen in ein späteres Release verschoben werden, oder sogar ganz entfallen. Die Erfahrung der letzten Jahre zeigt aber eine sehr hohe Wahrscheinlichkeit für diese Funktionen.

In der Vorschau auf die neue Version wurden 30 Neuerungen vorgestellt. In diesem Beitrag werde ich Ihnen die ersten 15 davon vorstellen:

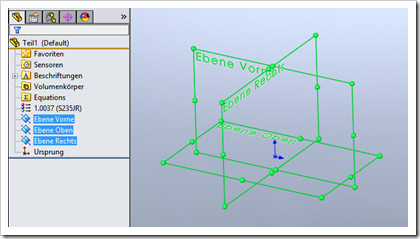

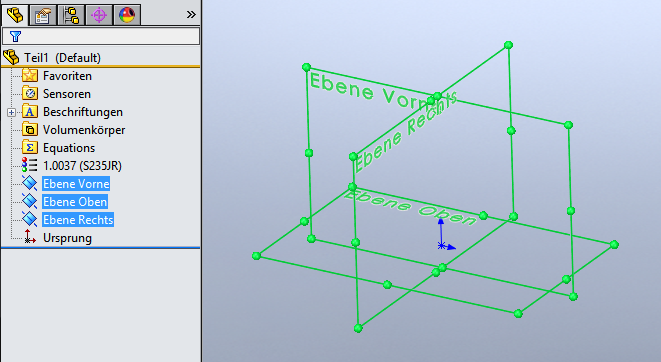

  1. Die drei Grundebenen werden über einen Knopf ein – und ausblendbar sein.image

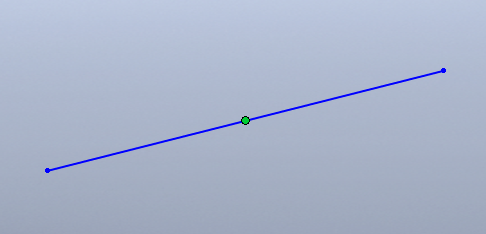

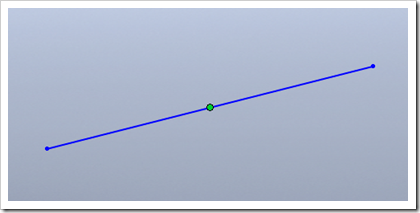

  2. Der Mittelpunkt eines Skizzenelements wird direkt (ohne Kontextmenü) selektierbar sein.image

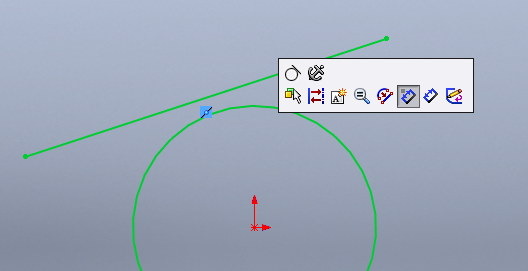

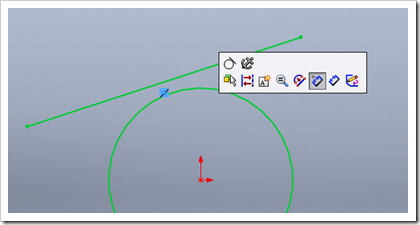

  3. Die Kontextsensitiven Menüs (z.B. zum Erstellen von Verknüpfungen in Skizzen) bleiben eingeblendet, auch wenn schon eine Auswahl darin gemacht wurde.image

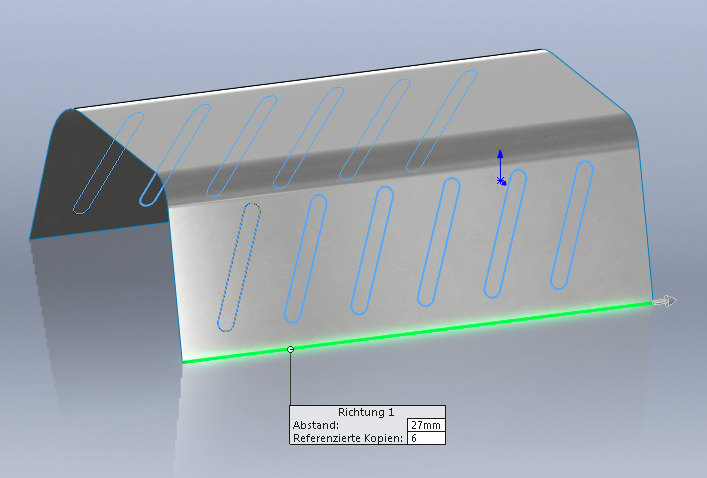

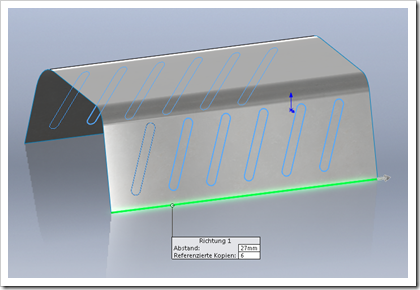

  4. Ebenen sowie plane Flächen werden zur Definition der Richtung eines linearen Musters benutzbar sein.image

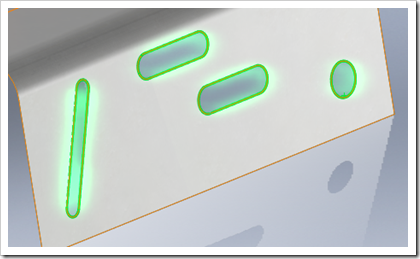

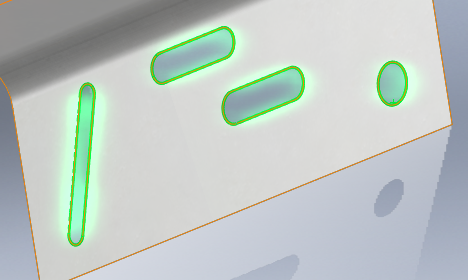

  5. Die Auswahl aller internen Kurvenzüge einer Fläche wird mit einem Mausklick möglich sein.image

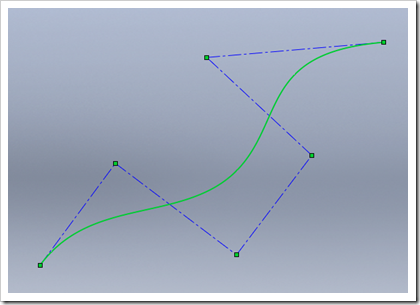

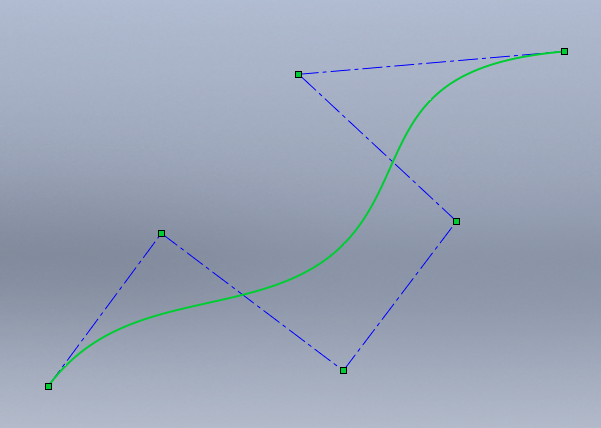

  6. Eine neue Spline-Art (im englischen als “Degree Spline” benannt) wird verfügbar sein.image

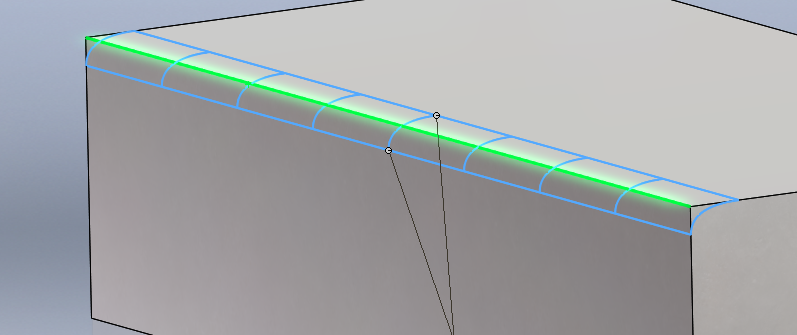

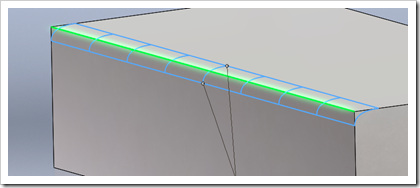

  7. C2 stetige Verrundungen von Kanten werden möglich sein.image
  8. Das ein – und ausblenden von Volumenkörpern wird im Einzelteil möglich sein. Hier wird die Funktion aus der Baugruppenumgebung auch in die Teileumgebung transportiert, damit sich der Nutzer weniger umstellen muss.

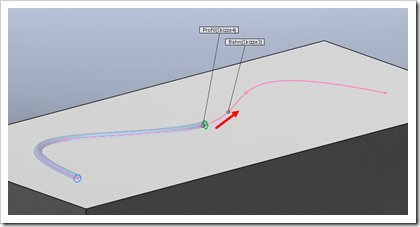

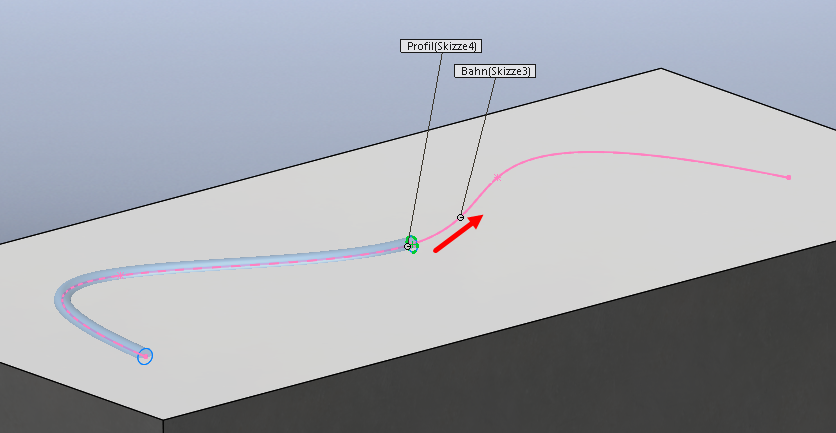

  9. Die Austragung entlang Kurven wird bidirektional möglich sein. Das Profil muss folglich nicht mehr am Kurvenanfang angebracht werden, sondern kann auch irgendwo in der Mitte stehen.image
  10. Ein Controller für Baugruppen Verknüpfungen (aus dem englischen: “Assembly Mate Controller”) wird verfügbar sein. Damit soll das Arbeiten in Baugruppen mit mehreren beweglichen Teilen einfacher möglich sein.
  11. Eine Schnittansicht der Vernetzung in der Simulationsumgebung wird möglich sein. Das Netz kann mit und ohne Simulationsergebnisse im Schnitt dargestellt werden.
  12. In einer Simulationsstudie wird eine erzwungene Verschiebung ausschaltbar sein, um die Reaktion auf andere Teile der Studie zu erkennen.

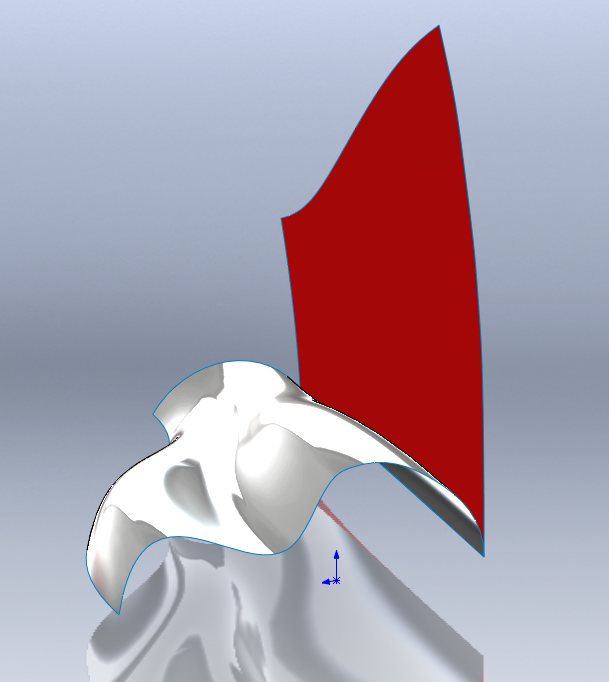

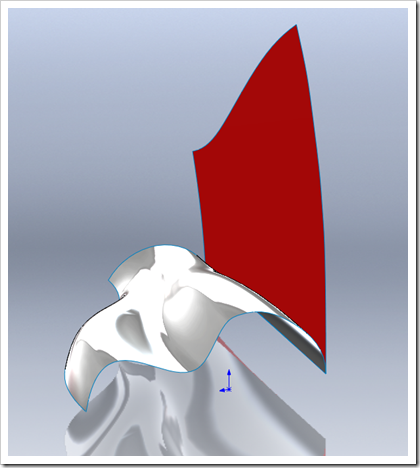

  13. Das in SOLIDWORKS 2015 eingeführte Abwickeln von Oberflächen erfährt deutliche Verbesserungen. Zukünftig werden Flächen mit internen Löchern auch abwickelbar sein. Zudem können Kurven und Trennlinien auf den Flächen mit abgewickelt werden.image

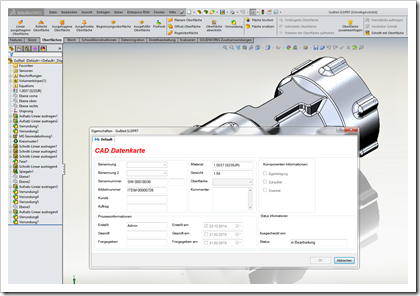

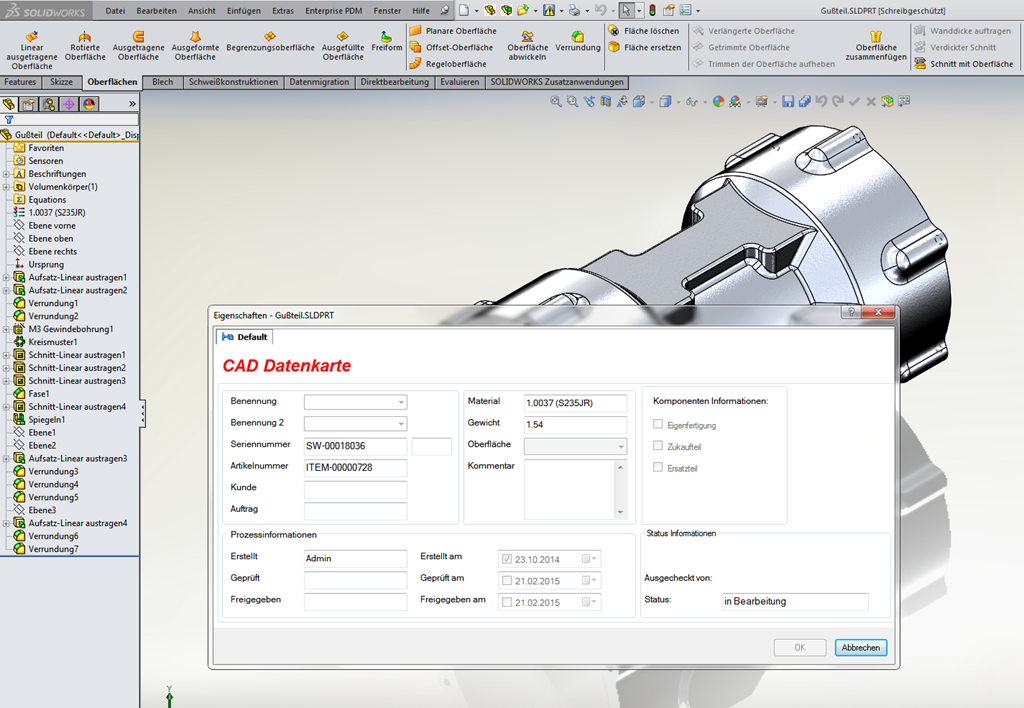

  14. Mit SOLIDWORKS wird ab Version 2016 ein “SOLIDWORKS PDM Standard” ausgeliefert. Genaue Informationen gibt es hierzu noch nicht, allerdings ist anzunehmen, dass es sich um eine limitierte Version von EPDM handelt. Dies ist aber noch reine Spekulation!image

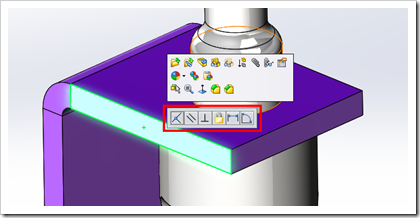

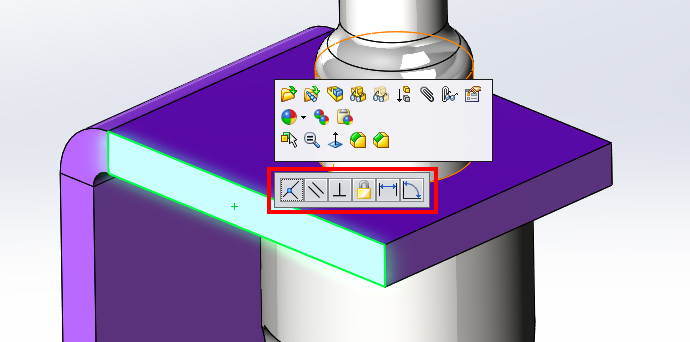

  15. Die Schnellverknüpfungen in SOLIDWORKS Baugruppen werden in der neuen Version auch folgende Verknüpfungen unterstützen: Profilmitte, Breite und Symmetrie.image

So, das war der erste Teil der neuen Funktionen in SOLIDWORKS 2016. Für den zweiten Teil schauen Sie einfach in den nächsten Tagen wieder mal vorbei…

Weiterhin erfolgreiches Arbeiten mit SOLIDWORKS wünscht Ihnen…

Thomas Fochler von SOLIDWORKS-Tipps.
