Hallo liebe SOLIDWORKS Gemeinde,
in der neuen Version 2015 von SOLIDWORKS sind mir noch ein paar nette Verbesserungen in der Benutzerumgebung aufgefallen. Diese will ich Ihnen in diesem Beitrag vorstellen.

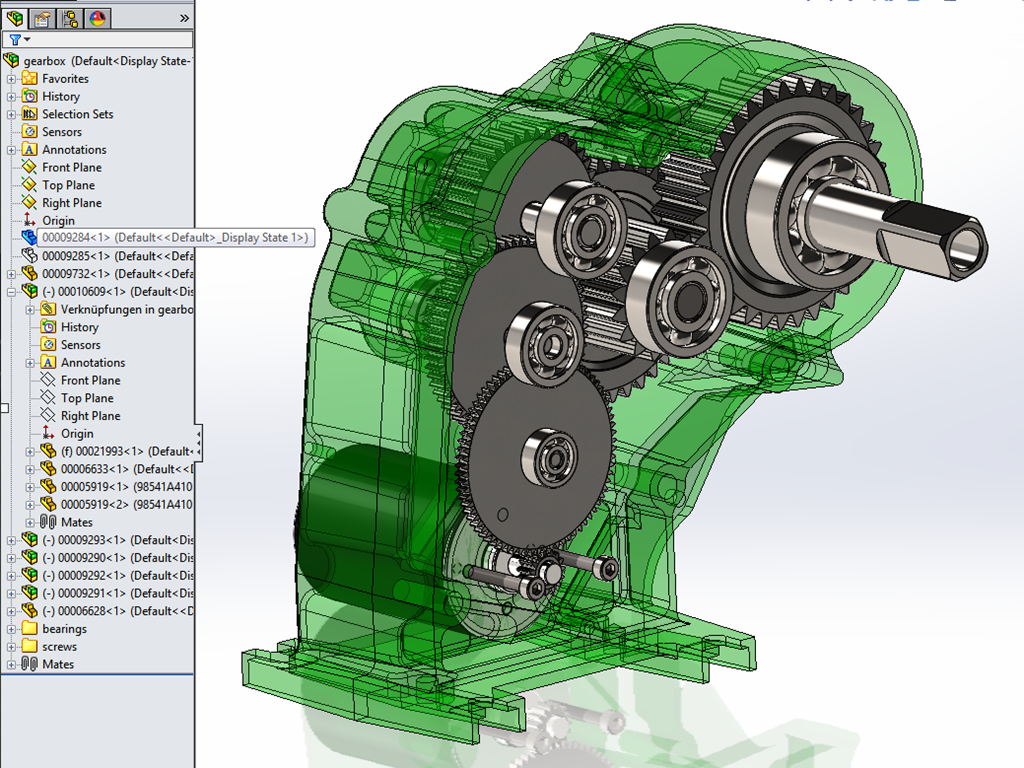

Wenn Teile in einer Baugruppe ausgeblendet sind und ich diese wieder einblenden will, kann bisher nur schlecht erkannt werden um welches Teil es sich handelt. Wird eine ausgeblendete Komponente in SOLIDWORKS 2015 angeklickt, wird eine Vorschau der Komponente im Grafikbereich angezeigt. Hier ist sofort zu erkennen, ob es sich um die gewünschte Komponente handelt.

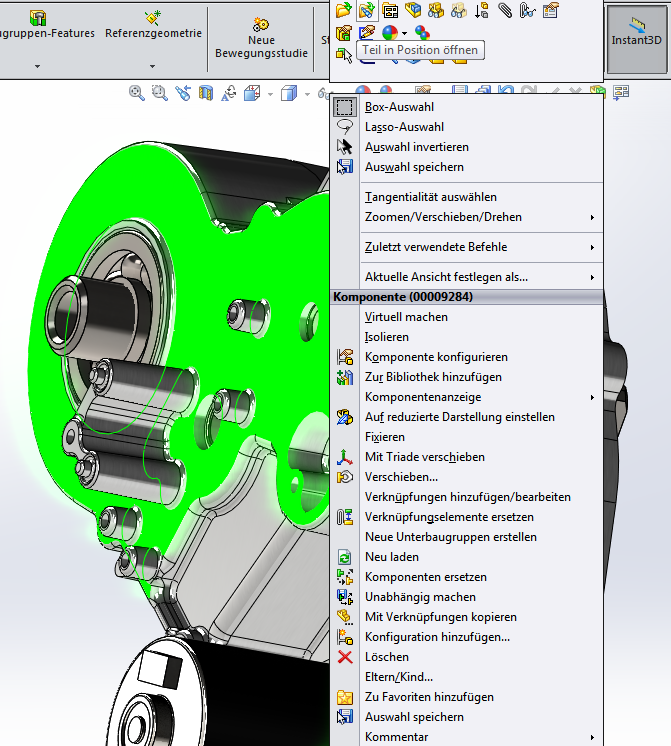

In komplexeren Baugruppen ist es oft nicht ganz einfach den überblick über die Konstruktion zu behalten. Insbesondere wenn ein Teil aus der Baugruppe geöffnet wird, kann schon mal die Orientierung verloren gehen und man weiß nicht sofort wo man an dem Teil bestimmte Änderungen machen wollte. Aus diesem Grund gibt es in SOLIDWORKS 2015 die Möglichkeit ein Teil in Baugruppenausrichtung zu öffnen. Der Befehl befindet sich ebenfalls in der Kontextmenüleiste.

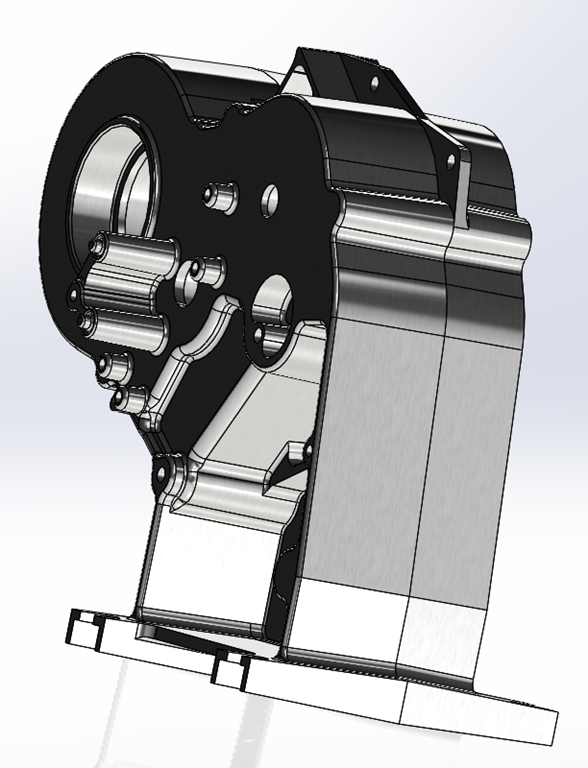

Das Ergebnis der Aktion sieht dann folgendermaßen aus:

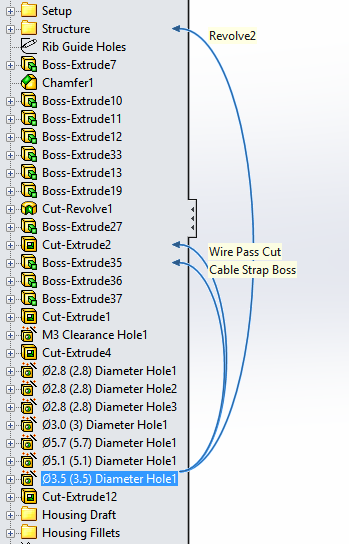

Über die visuellen Eltern-Kind Beziehungen hatte ich Ihnen ja schon in einem der letzten Beiträge berichtet, allerdings hatte ich dort keinen Screenshot davon eingefügt. Da ich diese recht sinnvoll und hilfreich finde will ich dies hier nachholen:
Wenn Ihnen die Informationen gefallen haben, dann schauen Sie doch einfach wieder mal auf meiner Seite vorbei. Ich freue mich auf Sie!
Ihr Thomas Fochler von SOLIDWORKS-Tipps!
