SOLIDWORKS 2015 – Ein paar Verbesserungen in der Benutzeroberfläche

Hallo liebe SOLIDWORKS Gemeinde,

in der neuen Version 2015 von SOLIDWORKS sind mir noch ein paar nette Verbesserungen in der Benutzerumgebung aufgefallen. Diese will ich Ihnen in diesem Beitrag vorstellen.

Wenn Teile in einer Baugruppe ausgeblendet sind und ich diese wieder einblenden will, kann bisher nur schlecht erkannt werden um welches Teil es sich handelt. Wird eine ausgeblendete Komponente in SOLIDWORKS 2015 angeklickt, wird eine Vorschau der Komponente im Grafikbereich angezeigt. Hier ist sofort zu erkennen, ob es sich um die gewünschte Komponente handelt.


In komplexeren Baugruppen ist es oft nicht ganz einfach den überblick über die Konstruktion zu behalten. Insbesondere wenn ein Teil aus der Baugruppe geöffnet wird, kann schon mal die Orientierung verloren gehen und man weiß nicht sofort wo man an dem Teil bestimmte Änderungen machen wollte. Aus diesem Grund gibt es in SOLIDWORKS 2015 die Möglichkeit ein Teil in Baugruppenausrichtung zu öffnen. Der Befehl befindet sich ebenfalls in der Kontextmenüleiste.


Das Ergebnis der Aktion sieht dann folgendermaßen aus:


Über die visuellen Eltern-Kind Beziehungen hatte ich Ihnen ja schon in einem der letzten Beiträge berichtet, allerdings hatte ich dort keinen Screenshot davon eingefügt. Da ich diese recht sinnvoll und hilfreich finde will ich dies hier nachholen:


Wenn Ihnen die Informationen gefallen haben, dann schauen Sie doch einfach wieder mal auf meiner Seite vorbei. Ich freue mich auf Sie!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

SOLIDWORKS 2015 – Zurück zur letzten Auswahl

Hallo liebe SOLIDWORKS Gemeinde,

ist es Ihnen schon einmal passiert, dass Sie einige Elemente in SOLIDWORKS ausgewählt hatten und dann versehentlich daneben geklickt haben und Ihre komplette Auswahl war weg? Tja, das ist mir auch schon so oft passiert und ich habe mich immer wieder darüber geärgert. Mit SOLIDWORKS 2015 können Sie nun entspannt bleiben und mit der rechten Maustaste auf die letzte Auswahl zurück gehen. Es ist eigentlich nur eine ganz kleine Neuerung, aber eine echte Verbesserung in der neuen Version.


Ich hoffe mit diesem kleinen Beitrag Ihren Geschmack getroffen zu haben. Schauen Sie für weitere interessante Infos einfach mal wieder auf meiner Seite vorbei.

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

SOLIDWORKS 2015 – Hinweis: XPress Tools benötigen Registrierung

Hallo liebe SOLIDWORKS Gemeinde,

wenn Sie die XPress Tools in SOLIDWORKS nutzen, wird Sie folgender Hinweis sicher interessieren. Diese Tools müssen nämlich ab Version 2015 kostenlos auf MySOLIDWORKS freigeschaltet werden.

clip_image002

An sich kein Problem wenn man dauerhaft über eine Verbindung zum Internet verfügt. Geht man allerdings mit dem PC hin und wieder zu Präsentationen oder zu Orten wo man keinen Zugriff auf das Internet hat, sieht man dort alt aus. Aus diesem Grund erscheint mir ein kleiner Eintrag dazu sinnvoll. Der Link in der Meldung leitet Sie auf die Seite www.mySOLIDWORKS.com wo man sich anmelden, oder erst registrieren muss. Anschließend wird man zur Seite mit dem Freischaltcode für das entsprechende XPress Tool weitergeleitet. Diesen dann einfach kopieren und im oberen Dialog eintragen. Schon läuft das angewählte Tool auch bei erneuten Aufrufen.

Ich hoffe der Hinweis hilft Ihnen weiter. Schauen Sie doch für neue Tipps und Tricks einfach wieder mal vorbei!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

SOLIDWORKS 2015 Servicepack 0 – Für Wartungskunden im Downloadbereich von SOLIDWORKS verfügbar!

Hallo liebe SOLIDWORKS Gemeinde,

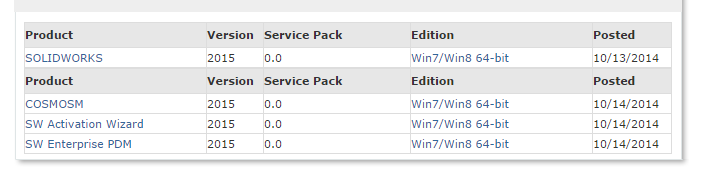

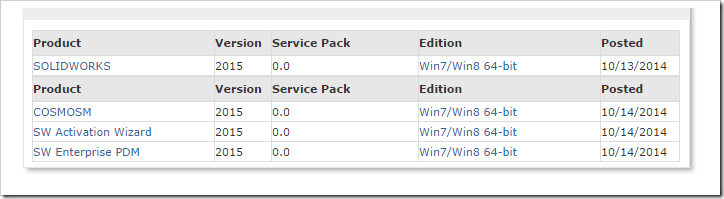

in meinem letzten Post ging ich noch davon aus, dass es heute Nacht werden wird… Vermutlich ist aber etwas recht gut gelaufen und der Download ist jetzt schon möglich!


Da kann ich nur viel Spaß wünschen mit der neuen Version. Hier im Blog gibt es ja ein paar Videos zu den Neuerungen.

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

SOLIDWORKS 2015 – Serie zu 20 ausgewählten neuen Funktionen – Teil 4

Hallo liebe SOLIDWORKS Gemeinde,

heute komme ich zum vierten Teil der Reihe “20 Neuerungen in SOLIDWORKS 2015”. Es sind wieder spannende Neuigkeiten! Noch ein kleiner Tipp für Sie: SOLIDWORKS 2015 SP0 soll ab heute Nacht (wegen des Zeitversatzes zu Amerika) im Downloadbereich für Wartungskunden verfügbar sein.

16. Neue Verknüpfung „Profilmitte“

Ein neuer Verknüpfungstyp „Profilmitte“ ist nun verfügbar. Mit diesem können Rohre oder Platte sehr flott mittig verknüpft werden.

Sehen Sie dazu das Video am Ende des Beitrags!

17. Breitenverknüpfung in Baugruppen mit neuen Optionen

Ähnlich der Langlochverknüpfung sind in der Breitenverknüpfung verschiedene Optionen zur Definition des Freiheitsgrades. Es gibt eine freie, bemaßte, zentrierte und eine prozentuale Definition.

Sehen Sie dazu das Video am Ende des Beitrags!

18. Neue Komponentenmusterart „Kettenmuster“

Bei den Komponentenmustern ist ein Kettenmuster dazugekommen. Damit ist der Aufbau und die Bewegung von kettenartigen Baugruppen einfach wie nie.

Sehen Sie dazu das Video am Ende des Beitrags!

19. Horizontales Teilen von Tabellen und Hinweislinien als Spline in Zeichnung

Tabellen können nun so eingestellt werden, dass diese ab einer bestimmten länge horizontal geteilt werden.

Hinweislinien an Beschriftungen und Symbolen können als Spline definiert werden.

Sehen Sie dazu das Video am Ende des Beitrags!

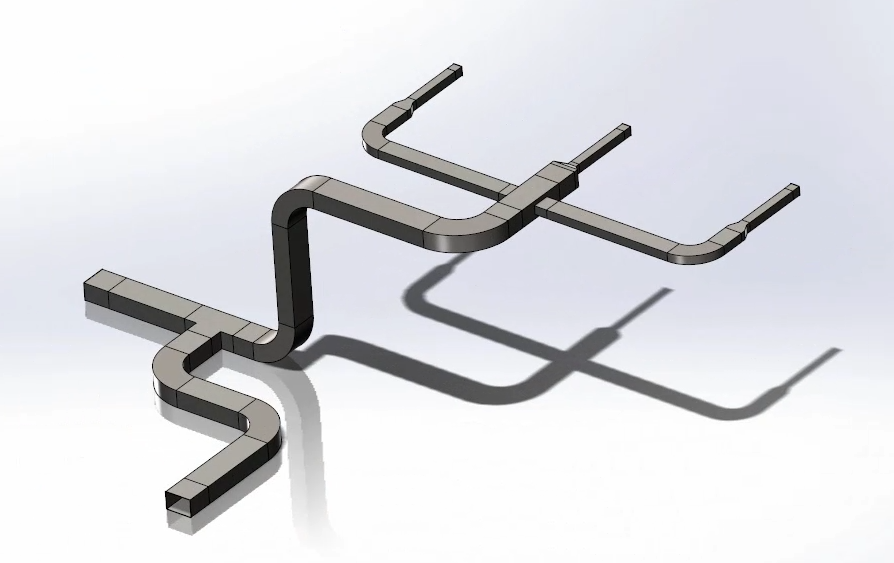

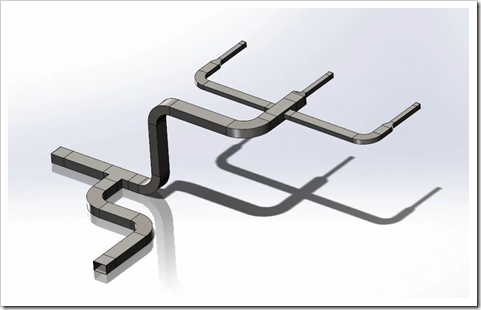

20. Routing umfasst auch rechteckige Profile (Klimakanäle, Kabelschächte usw.)

Im Routing können nun rechteckige Rohrleitungen erstellt werden. Dies ist für Klimaschächte oder Kabeltrassen recht interessant.




Video zu den Punkten 16 – 19:
